装置の組み立て
ピックアップセンサーのセンサーロッドの取り付け
センサーロッドの取り付けは以下の手順で行います。
-

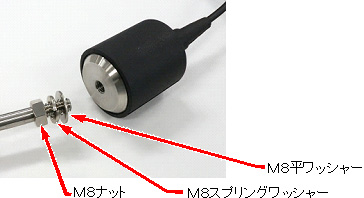

（１）取り付けるセンサーロッドのネジ部に「Ｍ８ナット」、「Ｍ８スプリングワッシャー」、「Ｍ８平ワッシャー」の順で取り付けます。
ナットはセンサーロッドのネジ部の奥まで軽くしめます。
-
（２）センサーロッドのネジを加速度センサーのネジ穴に挿入し、手で奥までしめます。
この際スパナを使用してきつくしめこみすぎないようにします。
なお、センサーロッドを外すときに手で回らない場合は付属の７ｍｍのスパナを使用して取り外します。
-
（３）センサーロッドに取り付けたナットを１３ｍｍのスパナでしめこんでセンサーロッドの取り付けは完了です。
※ナットはあまりきつくしめ過ぎないようにします。
※センサーロッド交換は十分清掃してから行います。ネジ部分に土砂等が入ると、正常に取り付けできない場合があります。
なおセンサーロッドは、測定する地盤に合わせて長さの異なるセンサーロッドに交換することが可能です。
（出荷時は２０ｃｍ用センサーロッドが付いています。）
ピックアップセンサーとヘッドホンの接続

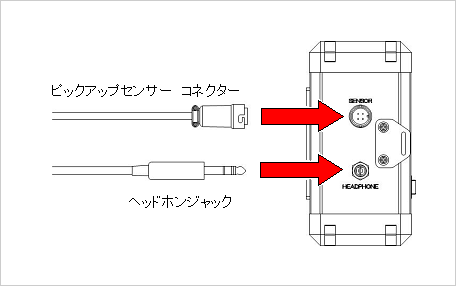

測定記録器の左側面のコネクタにピックアップセンサーとヘッドホンを接続します（図1）。
-
（１）ピックアップセンサーの接続
ピックアップセンサーのケーブルの変形、よじれを修正します。

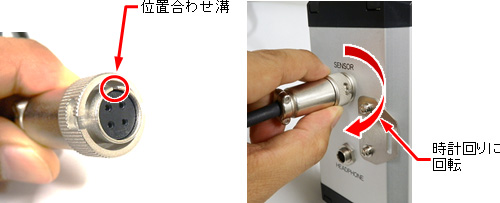

ピックアップセンサーのコネクターを測定記録器のセンサー入力コネクターに位置合わせ溝を合わせながら差し込み、コネクターカバーを時計回りに回転させてコネクターをロックします。
-
（２）ヘッドホンの接続
ヘッドホンジャックを測定記録器のヘッドホン出力コネクターに根本まで差し込みます。
